Einbau der Ölpumpe und ihres Antriebszahnrades

·         Die Ölpumpe kann entweder allein oder mit montiertem Antriebszahnrad in das Primärantriebsgehäuse eingebaut werden (Bild 39). Das Zahnrad wird mit einem Sicherungsring auf der Pumpenwelle befestigt, dabei muss der Mitnehmerstift der Welle in die Zahnradnut greifen.

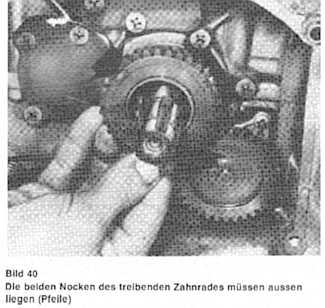

·         Vor dem Einbau der Pumpe die beiden O-Ringe in das Gehäuse einsetzen, sonst versagt die Schmierung. Die Pumpe mit drei Schrauben befestigen. Die dicke Anlaufscheibe auf die Kupplungswelle montieren, darüber die Distanzbüchse und das Nadellager. Das Lager gründlich schmieren und das Zahnrad mit den beiden Mitnehmern, die in die Rückseite des Kupplungskorbes greifen, nach außen montieren (Bild 40).
