Einbau des äußeren Schaltmechanismus

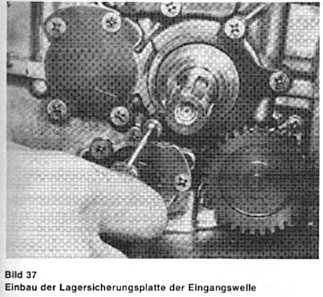

·         Das Lagersicherungsblech der Eingangswelle und die Verschlussplatte der Ausgangswelle sowie die Platte mit den Ölbohrungen montieren. Alle Schrauben sind mit flüssiger Gewindesicherung zu versehen (Bild 37)

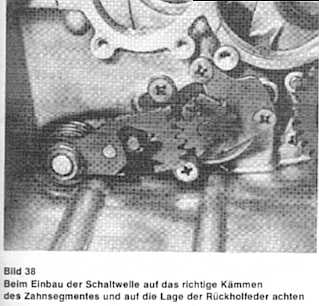

·         Den Dichtring der Schaltwelle an der linken Getriebeseite schmieren und die Schaltwelle sorgfältig einführen, so dass die Keile den Dichtring nicht beschädigen. Die Zähne beider Zahnsektoren so kämmen lassen, wie Bild 38 zeigt. Die beiden Enden der Rückholfeder der Schaltwelle müssen über den Gehäusezapfen greifen.
