Einbau der Kickstarter-Rückholfeder am Modell GS 850 GN

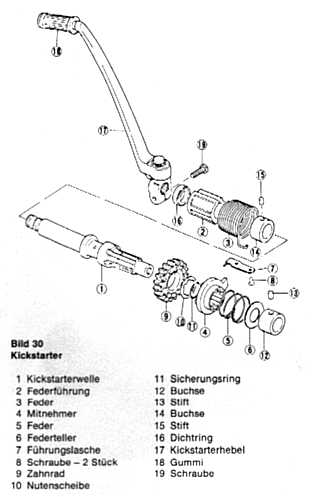

·         Die Rückholfeder in der Stellung über die Welle schieben, die Bild 30 zeigt. Das innere Federende in die Bohrung der Welle einführen und die Welle bis zum Anschlag im Uhrzeigersinn drehen. Mit einer Zange das äußere Federende so weit im Uhrzeigersinn drehen, bis es in der Gehäuseaussparung eingehängt werden kann. Die Führungshülse der Feder einführen.
