Einbau des Fliehkraftverstellers und des Unterbrechers (GS 850 GN)

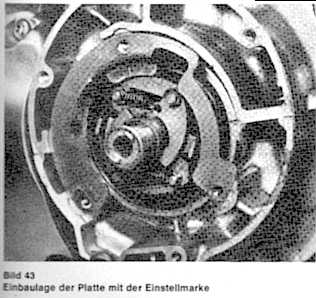

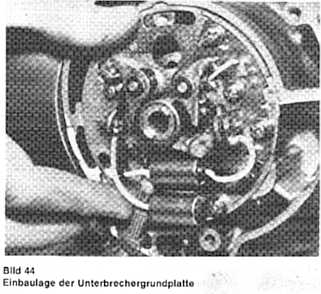

·         Den Fliehkraftversteller so am Kurbelwellenende ansetzen, dass der Mitnehmerstift der Kurbelwelle in die Nut der Verstelleinheit zu liegen kommt. Die Platte mit der Markierung für den Zündzeitpunkt in der in Bild 43  gezeigten Lage einsetzen und darüber die Unterbrechergrundplatte mit den Unterbrechern montieren. Die Kabeltülle in die Öffnung der Gehäusewand einsetzen (Bild 44).

·        Wenn die Stellung der Unterbrechergrundplatte zum Gehäuse vor dem Ausbau gekennzeichnet wurde, sind die betreffenden Marken aufeinander auszurichten und die Befestigungsschrauben anzuziehen. Obwohl der Zündzeitpunkt so richtig eingestellt sein sollte, muss er doch in jedem Fall überprüft werden. Wurden keine Marken angebracht, so ist der Zündzeitpunkt nach der Beschreibung in Kapitel 4.4.4 einzustellen.

·         Vor dem Prüfen und Einstellendes Zündzeitpunktes muss noch die Befestigungsschraube des Unterbrechernockens und des Fliehkraftverstellers mit dem grossen Sechskant zum Durchdrehen des Motors eingesetzt und angezogen werden. Zum Anziehen der Schraube ein gut sitzendes Rundeisen durch ein Pleuelauge stecken und die Stange über zwei Holzunterlagen auf der Kurbelgehäuseöffnung abstützen. Der Unterbrecherdeckel soll erst nach dem Einstellen der Ventilsteuerung eingebaut werden.
