Einbau des Zylinderkopfes

·         Eine neue Zylinderkopfdichtung mit den breiteren Umbördelungen der Verstärkungen um die Zylinderöffnungen nach unten auflegen. Die rechteckige Dichtung des Kettenschachtes einlegen.

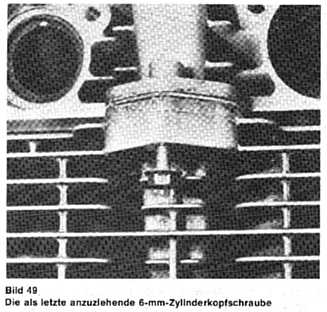

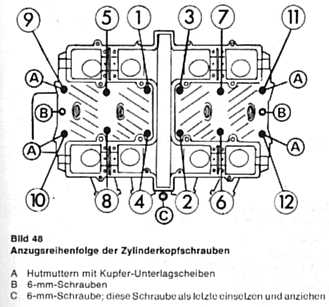

·        Den Zylinderkopf aufsetzen und gleichzeitig die Steuerkette durch den Kettenschacht des Zylinderkopfes hochziehen und sichern. Die Muttern, Scheiben und Schrauben für die Befestigung des Zylinderkopfes montieren. Die vier äußeren Schrauben sind mit Kupferdichtscheiben versehen. Die Muttern in der Anzugsreihenfolge nach Bild 48 bis zu einem Drehmoment von 37 Nm anziehen, anschließend die drei 6-mm Schrauben bis zu einem Drehmoment von 9 Nm (Bild 49),

·         Die vordere Steuerkettenschiene so durch den Zylinderkopf einführen, dass das untere Ende in die Halterung zu liegen kommt und das obere Ende in der Vertiefung beidseitig des Kettenschachtes sitzt. Sorgfältig prüfen, ob das untere Schienenende auch richtig in der Halterung sitzt. Eine lose Schiene kann zu Beschädigungen der Steuerkette führen.
