ANZUGS- / DREHMOMENTEN - TABELLE , Suzuki GS Modelle
Gewindedurchmesser (mm) |
Normale
Schraube oder mit " 4 " gekennzeichnete Schrauben |
Mit
" 7 " gekennzeichnete Schrauben |
||||
Nm | kg-m | lb-ft | Nm | kg-m | lb-ft | |
4 | 1 - 2 | 0,1 - 0,2 | 0,7- 1,5 | 1,5 - 3 | 0,15 - 0,3 | 1,0 - 2,0 |
5 | 2 - 4 | 0,2 - 0,4 | 1,5 - 3,0 | 3 - 6 | 0,3 - 0,6 | 2,0 - 4,5 |
6 | 4 - 7 | 0,4 - 0,7 | 3,0 - 5,0 | 8 - 12 | 0,8 - 1,2 | 6,0 - 8,5 |
8 | 10 - 16 | 1,0 - 1,6 | 7,0 - 11,5 | 18 - 28 | 1,8 - 2,8 | 13,0 - 20,0 |
10 | 22 - 35 | 2,2 - 3,5 | 16,0 - 25,5 | 40 - 60 | 4,0 - 6,0 | 29,0 - 43,5 |
12 | 35 - 55 | 3,5 - 5,5 | 25,5 - 40,0 | 70 - 100 | 7,0 - 10,0 | 50,5 - 72,5 |
14 | 50 - 80 | 5,0 - 8,0 | 36,0 - 58,0 | 110 - 160 | 11,0 - 16,0 | 79,5 - 115,5 |
16 | 80 - 130 | 8,0 - 13,0 | 58,0 - 94,0 | 170 - 250 | 17,0 - 25,0 | 123,0 - 181,0 |
18 | 130 - 190 | 13,0 - 19,0 | 94,0 - 137,5 | 200 - 290 | 20,0 -29,0 | 144,9 - 202,5 |
Alle

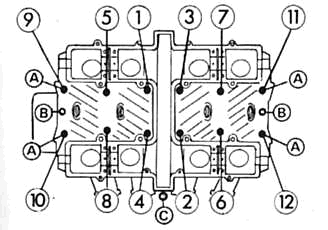

Schrauben sind von der Motor-Mitte aus über Kreuz anzuziehen wie im Bild (Beispiel) links |
|||
Motor |
Nm |
kg-m |
lb-ft |
Ventildeckel-Schraube | 6 - 7 | 0,6 - 1,0 | 4,5 - 7,0 |
Zylinderkopf-Schraube | 7 - 11 | 0,7 - 1,1 | 5,0 - 8,0 |
Zylinderkopf-Mutter | 35 - 40 | 3,5 - 4,0 | 25,5 - 29,0 |
Nockenwellen-Lagerdeckel-Schraube | 8 - 12 | 0,8 - 1,2 | 6,0 - 8,5 |
Nockenwellen-Kettenrad-Schraube | 24 - 26 | 2,4 - 2,6 | 17,5 - 19,0 |
Steuerketten-Schrauben | 6 - 10 | 0,6 - 1,0 | 4,5 - 7,0 |
Schraube für Steuerkettenführung Nr. 2 | 4 - 7 | 0,4 - 0,7 | 3,0 - 5,0 |
Lichtmaschinen-Rotorschraube | 60 - 70 | 6,0 - 7,0 | 43,5 - 50,5 |
Zündversteller-Schraube | 18 - 23 | 1,8 - 2,3 | 13,0 - 16,5 |
Anlasser-Schraube | 4 - 7 | 0,4 - 0,7 | 2,0 - 5,0 |
Anlasserkupplungs-Schraube | 15 - 20 | 1,5 - 2,0 | 11,0 - 14,5 |
Kupplungsnaben-Mutter | 60 - 70 | 6,0 - 7,0 | 36,0 - 50,5 |
Kupplungsfeder-Schraube | 11 - 13 | 1,1 - 1,3 | 8,0 - 9,5 |
Kupplungs-Ausrückhebel-Schraube | 6 - 10 | 0,6 - 1,0 | 4,6 - 7,0 |
Ölfilter-Schraube | 6 - 10 | 0,6 - 1,0 | 4,5 - 7,0 |
Schraube für Schaltwalzen-Anschlagfederhalter | 18 - 28 | 1,8 - 2,8 | 13,0 - 20,0 |
Schalthebel-Anschlagschraube | 15 - 23 | 1,5 - 2,3 | 11,0 - 16,5 |
Kurbelgehäuse-Schraube (6 mm) | 6 - 10 | 0,6 - 1,0 | 4,5 - 7,0 |
Kurbelgehäuse-Schraube (8 mm) | 18 - 22 | 1,8 - 2,2 | 13,0 - 16,0 |
Motor-Befestigungsmutter (10 mm) | 25 - 45 | 2,5 - 4,5 | 18,0 - 32,5 |
Motor-Befestigungsmutter (12 mm) | 45 - 70 | 4,5 - 7,0 | 32,5 - 50,5 |
Auspuffrohr- Schraube | 9 - 14 | 0,9 - 1,4 | 6,5 - 10,0 |
Schalldämpfer- Schraube | 18 - 28 | 1,8 - 2,8 | 13,0 - 20,0 |
Schalthebel- Schraube | 13 - 23 | 1,3 - 2,3 | 9,5 - 16,5 |
Mutter für Sekundär- Antriebsrad | 120 - 150 | 12,0 - 15,0 | 87,0 - 108,5 |
Mutter für Sekundär- Abtriebsrad | 90 - 110 | 9,0 - 11,0 | 65,0 - 79,5 |
Schraube für Sekundär- Antriebsgehäuse | 20 - 26 | 2,0 - 2,6 | 14,5 - 19,0 |
Schraube für Sekundär- Abtriebsgehäuse | 20 - 26 | 2,0 - 2,6 | 14,5 - 19,0 |
FAHRGESTELL |
Nm |
kg-m |
lb-ft |
Lenkerrohr-Klemmschraube | 12 - 20 | 1,2 - 2,0 | 8,5 - 14,5 |
Obere Lenkerschaft-Klemmschraube | 15 - 25 | 1,5 - 2,5 | 11,0 - 18,0 |
Obere Gabelbein-Klemmschraube (rechts, links) | 20 - 30 | 2,0 - 3,0 | 14,5 - 21,5 |
Untere Gabelbein-Klemmschraube (rechts, links) | 15 - 25 | 1,5 - 2,5 | 11,0 - 18,0 |
Lenkerkopf-Mutter | 35 - 50 | 3,5 - 5,0 | 25,5 - 36,0 |
Vorderachs-Klemmschalen-Mutter | 15 - 25 | 1,5 - 2,5 | 11,0 - 18,0 |
Gabelbein-Dämpfungsstangen-Schraube | 20 - 26 | 2,0 - 2,6 | 14,5 - 19,0 |
Gabelbein-Hutschraube | 15 - 30 | 1,5 - 3,0 | 11,0 - 21,5 |
Vorderachsmutter | 36 - 52 | 3,6 - 5,2 | 26,0 - 37,5 |
Hinterradschwingen-Drehzapfenschraube | 3,5 - 4,5 | 0,35 - 0,45 | 2,5 - 3,0 |
Hinterrad-Zugstangen-Drehzapfenmutter | 110 - 130 | 11,0 - 13,0 | 79,5 - 94,0 |
Hinterrad-Zugstangen-Mutter | 20 - 30 | 2,0 - 3,0 | 14,5 - 21,5 |
Hinterachsmutter | 50 - 80 | 5,0 - 8,0 | 36,0 - 58,0 |
Hinterrad-Stoßdämpfer-Mutter | 20 - 30 | 2,0 - 3,0 | 14,5 - 21,5 |
Fußrasten-Schraube | 27 - 43 | 2,7 - 4,3 | 19,5 - 31,0 |
Vorderrad-Bremssattel-Befestigungsschraube | 25 - 40 | 2,5 - 4,0 | 18,0 - 29,0 |
Vorder- und Hinterrad-Bremsscheiben-Schraube | 15 - 25 | 1,5 - 2,5 | 11,0 - 18,0 |
Vorderrad-Bremssattelwellen-Schraube | 15 - 20 | 1,5 - 2,0 | 11,0 - 14,5 |
Vorderrad-Hauptbremszylinder-Befestigungsschraube | 5 - 8 | 0,5 - 0,8 | 3,5 - 6,0 |
Vorder- und Hinterrad-Brernsschlauch-Hohlschraube | 13 - 18 | 1,3 - 1,8 | 9,5 - 13,0 |
Vorder- und Hinterrad-Entlüftungsschraube | 6 - 9 | 0,6 - 0,9 | 4,5 - 6,5 |
Hinterrad-Bremssattel-Befestigungsschraube | 20 - 30 | 2,0 - 3,0 | 14,5 - 21,5 |
Hinterrad-Bremssattelwellen-Schraube | 25 - 35 | 2,5 - 3,5 | 18,0 - 25,5 |
Hinterrad-Hauptbremszylinder-Befestigungsschraube | 15 - 25 | 1,5 - 2,5 | 11,0 - 18,0 |
Mutter für Endantriebsrad | 90 - 110 | 9,0 - 11,0 | 65,0 - 79,5 |
Mutter für Endantriebsgehäuse | 35 - 45 | 3,5 - 4,5 | 25,5 - 32,5 |
Gelenkwellen-Schraube | 30 - 40 | 3,0 - 4,0 | 21,5 - 29,0 |
Schraube für Endantriebs-Lagergehäuse | 20 - 26 | 2,0 - 2,6 | 14,5 - 19,0 |
Stehbolzen für Endantriebs-Stoßdämpfer | 90 - 110 | 9,0 - 11,0 | 65,0 - 79,5 |
Endantriebsgehäuse-ÖleinfülIschraube | 20 - 30 | 2,0 - 3,0 | 14,5 - 21,5 |
