01/10/2013   -     Suzuki GS750

zurück

- Hilfsrahmen rechts zu nahe an der Schwinge (Sturzschaden)

- Fahrerfussraste revidieren (Sturzschaden)

- Motor revidieren

- Kupplung einstellen (erschwerte Suche nach dem Leerlauf)

- Hinterradbremse revidieren, (Bremsscheibe läuft heiß)

- Vorderradbremsscheiben tauschen gegen gelochte Scheiben

- Zündanlage auf Kontaktlos umstellen

- sonstiges....

Suzuki GS750

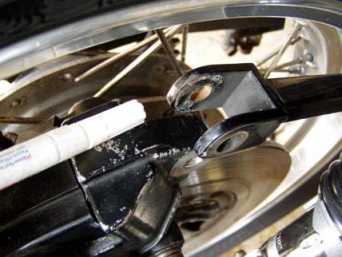

Die Bremsmomentstange hat einen leichten Versatz zum Bremssattel. Der Bremssattel hat zwei Probleme, Die wirklich fertigen Bremsbeläge (Stahl auf Stahl) Die defekten Dichtmanschetten für die Bremskolben. Die defekten Bremsbeläge kommen von der Bremsmomentstange die nicht 100% fluchtet (wird neu ausgerichtet)

Bremssattel mit defekten Belägen, einer fehlenden Bremskolben - Dichtmanschette und einer porösen - Dichtmanschette

Da der Kolben defekt war an dem die Dichtmanschette fehlte wurde der komplette Bremssattel ersetzt durch einen guten gebrauchten (neue Bremssättel sind nicht mehr erhältlich), die Bremsbacken wurden erneuert

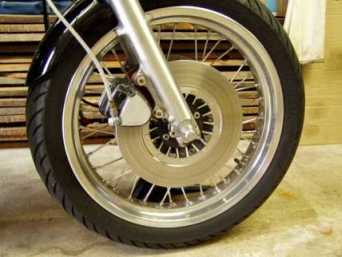

Vorderradbremsen:
Die alte Bremsanlage wird ersetzt durch gelochte Bremsscheiben und den passenden Bremssättel.
Auffällig waren hier die Inbus-Schrauben mit metrischem Gewinde und eingesetzten Helicoil-Gewindebuchsen, Original ist Feingewinde verbaut

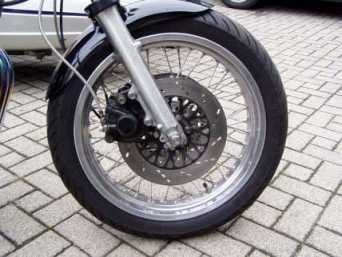

Zustand jetzt
- mit gelochten Bremsscheiben, den passenden Bremssätteln und neue Beläge. Die Inbus-Schrauben wurden durch originale Schrauben ersetzt.

Fußraste rechts und Bremshebel wieder ausgerichtet - Die Fußraste und Bremshebel waren verbogen (Sturzschaden)

Schaumstoff unter dem Tank (Schutz ?? )...

..weil dieses Teil nicht vorhanden war, der GUMMI für die Tankabstützung (wurde sofort ersetzt)

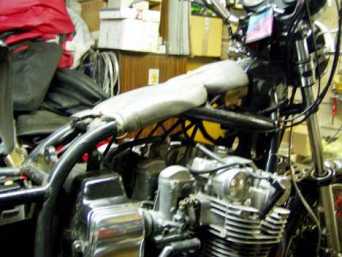

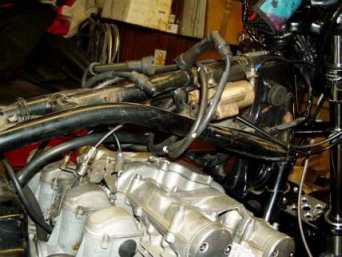

Der Lack am Rahmen am Oberrohr rechts hat über die Jahre gelitten, auffällig war hier der nicht eingehängte Chokezug

die linke Seite

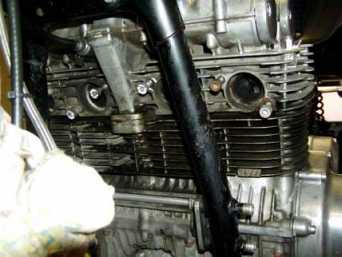

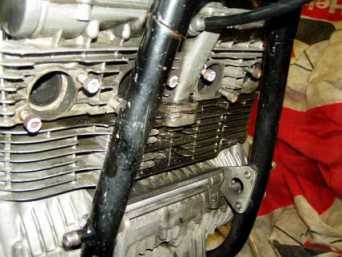

Auspuff- und Krümmerdemontage, hier fehlen auf Zylinder 3 und 4 die Krümmerdichtungen

..hier fehlen auf Zylinder 1 und 2 die Krümmerdichtungen, bei Zylinder 2 ist die Krümmerbefestigung schon mal fachgerecht mit Helicoil Gewindeeinsatz (Markierung 2 weise Striche an der Schraube) repariert worden

Der Luftfilterkasten, rechte Seite, hier war der Luftfilter nicht eingehängt

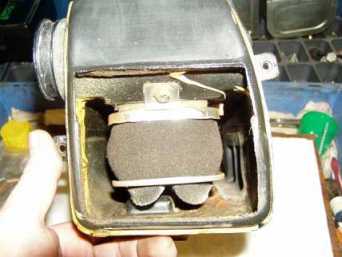

Linke Seite, auffällig der überstehenden Schaumstoff unten des Luftfilters. Warum hat sich nach dem Zerlegen des Luftfilterträgers gezeigt.

Der Luftfilterrahmen und der Schaumstoff von unten der auffällig übersteht, beim auseinander bauen kam zum Vorschein warum das so war. Der Schaumstoff hielt noch die Form weil er stark mit ÖL und Schmutz behaftet war. Der Schaumstoff zerfiel in seine Einzelteile nach dem Abnehmen. Ersatz ist hier ein K&N Filtersystem mit 1,5Mio Km Garantie.

Der Kasten (von hinten) selber hat schon gelitten , die Flecken rechts auf dem Bild, kommen von der Säure der Batterie

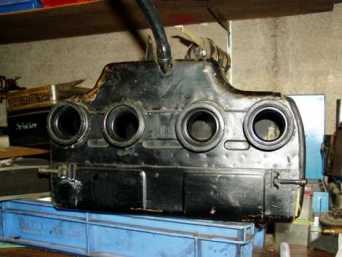

Der Kasten von vorne

Der Kasten von unten, was Batteriesäure so alles anrichten kann...

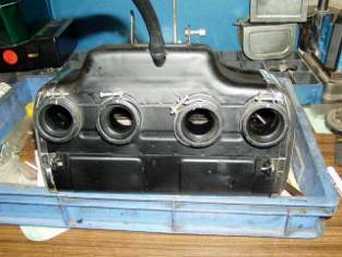

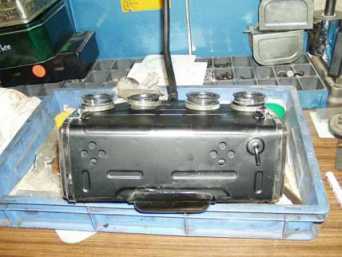

Der Luftfilterkasten nachher

so sieht das viel besser aus

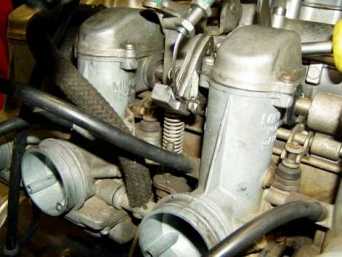

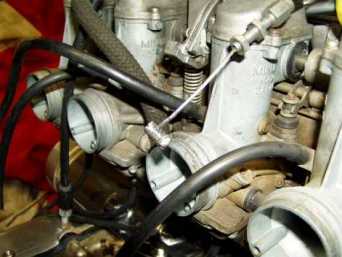

Am Vergaser war auffällig das der Gas (ÖFFNER) mit einem Schraubnippel befestig ist

hier der Schraubnippel, der Ausbau ist schwierig wegen Platzmangel

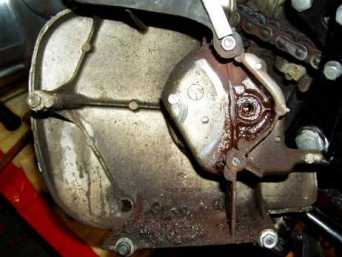

Der seitlichen Gehäusedeckel / Kupplungsmechanik, von der Innenseite, auffällig viel Schmutz von der Kette

eine fehlende nicht montierte Schraube M6x40 (Stift rechts oben zeigt darauf, sofort ersetzt) und Beschädigung/Schrammen an der Kupplungsmechanik, deutlich auf dem Bild zu sehen

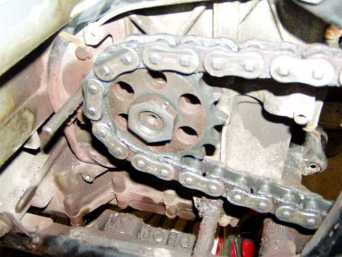

Was unter dem seitlichen Gehäusedeckel noch zum Verschein kommt ist eine LOSE Ritzelmutter. Daher kommen auch die Beschädigungen/Schrammen im Deckel

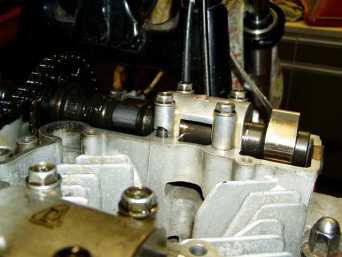

Zylinderkopf: Nockenwellenbock leicht defekt, vermutlich Einbaufehler. Ansonsten sind die Nockenwellen in einem gutem Zustand.

Der Zustand der Ventile ist gut bis sehr gut (optisch). Hier Zylinder 1 + 2

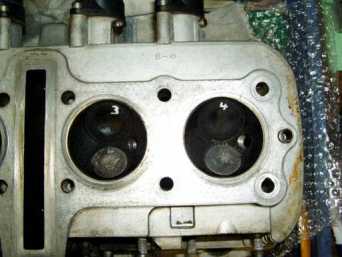

Zylinder 3 + 4

Die Ventile und Federn sind in einem guten Zustand.

Hier ist zu erkennen warum der Motor größeren Ölverbrauch hat. Eine gebrochene Ventilschaftdichtung (rechts unten auf dem Bild) links unten auf dem Bild sieht man wie die Ventilschaftdichtung aussehen soll. Alle Ventilschaftdichtungen werden erneuert.

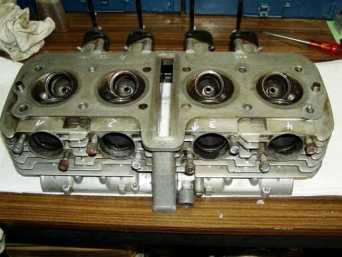

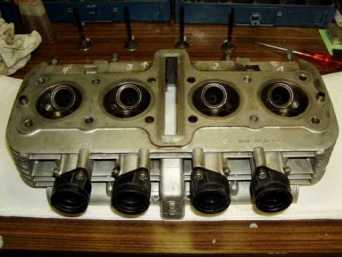

Ventilsitze vor der Bearbeitung

Nach alter Väter Sitte werden die Ventilsitze sauber eingeschliffen

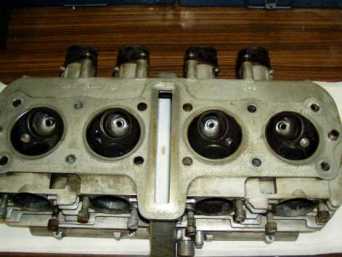

So sehen Sie danach aus

Vergaserstellschraube angebaut so kann das Standgas auch eingestellt werden. Die braunen Flecken auf dem Motorgehäuse kommen von ausgelaufener Batteriesäure

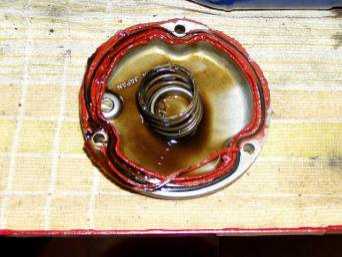

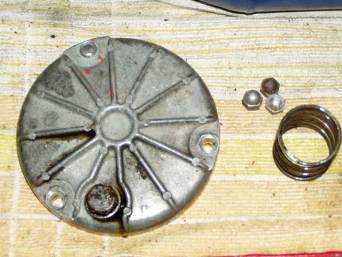

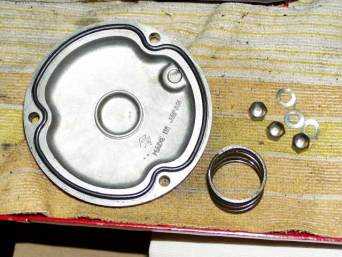

Der Ölfilterdeckel wurde mit Dichtmasse „eingeschmiert“ – völlig unnötig ! Bei jedem Ölfilter ist ein Formdichtring dabei, wenn man kein billiges Produkt nimmt.

Vor der Reinigung

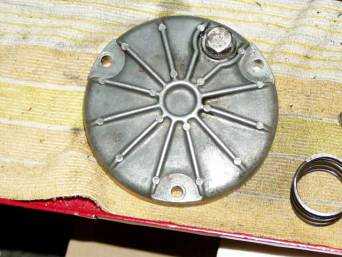

Nach der Reinigung

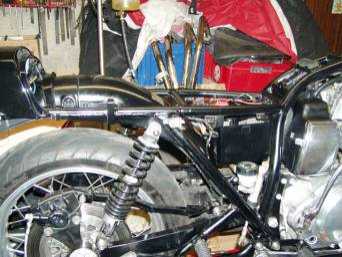

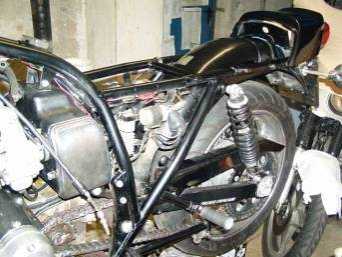

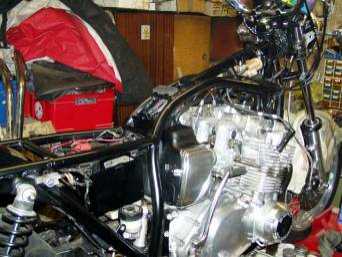

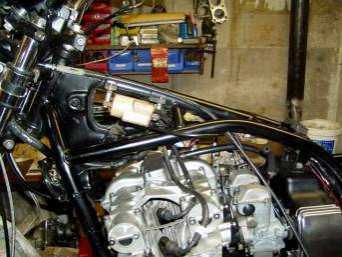

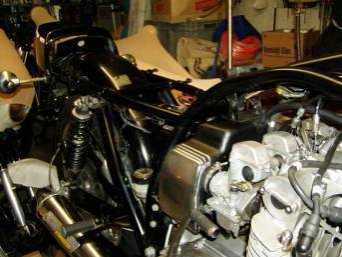

Fast wieder komplett zusammen gebaut auch der Rahmen  wurde vom Lack her überarbeitet und erscheint in neuem Glanz.

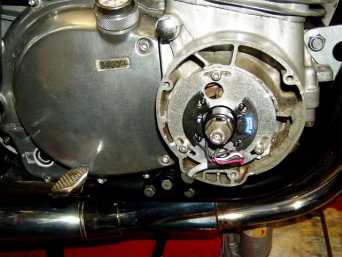

Die alte, nicht mehr zeitgemäße, kontaktgesteuerte Zündung wurde durch eine kontaktlose DynaS - Zündanlage ersetzt. Probleme wie verschlissene Kontakte oder defekte Unterbrecher sind damit in Zukunft ausgeschlossen.

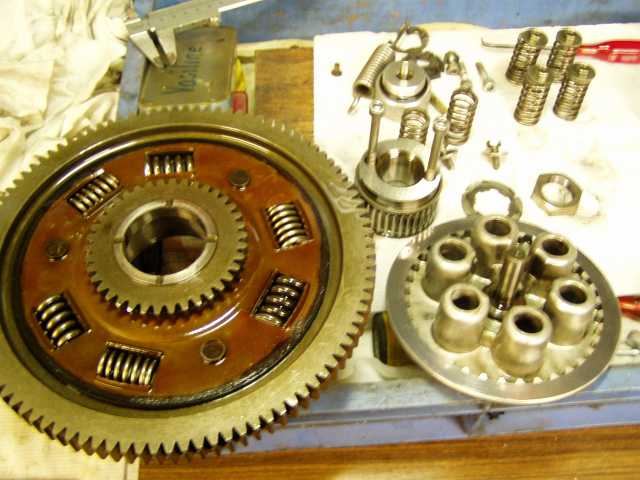

Die ausgebaute Kupplung bei der Überprüfung. Federn wurden getauscht da sie nicht mehr in den üblichen Toleranzen waren. Alle anderen Teile sind in gutem bis sehrgutem Zustand.

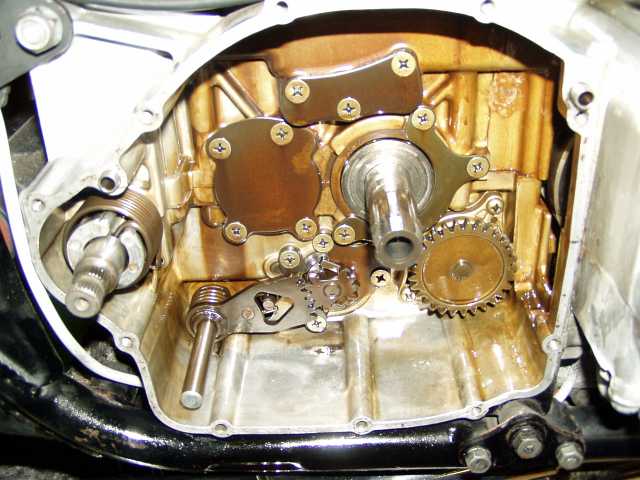

Der Platz für die Kupplung...

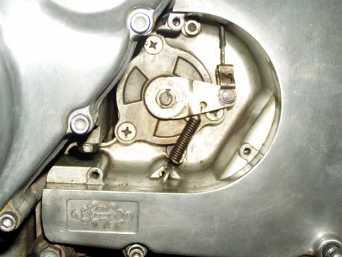

Die Kupplungsmechanik wurde revidiert und neu eingestellt, hier war die Rückholfeder lahm und der Druckpunkt für die Kupplungsstange auf zu langen Weg eingestellt.

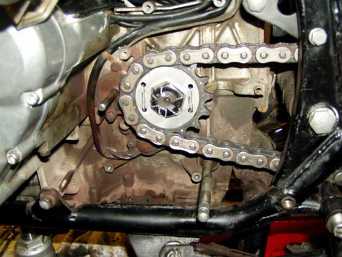

Damit sich die Mutter am Ritzel nicht mehr löst habe ich diese Lösung gemacht. Ein Blech Marke Eigenbau.

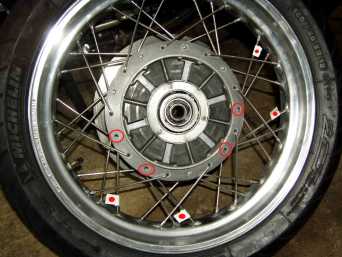

Am Hinterrad sind Speichen gebrochen, daher wird die Felge komplett neu eingespeicht.

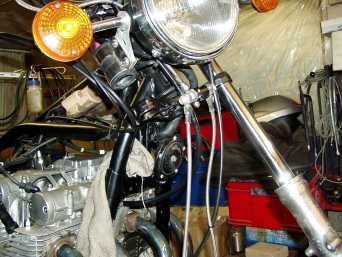

Die Gabel vorne in Arbeit..

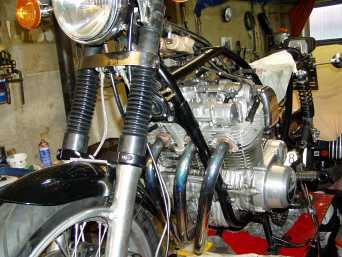

..mit montierten Faltenbalge die zum Schutz der Tauchrohre angebracht wurden

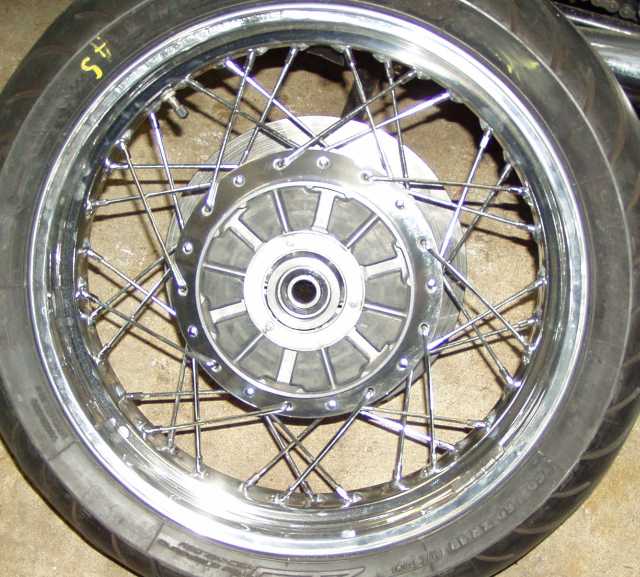

Die Hinterradfelge im neuem Glanz

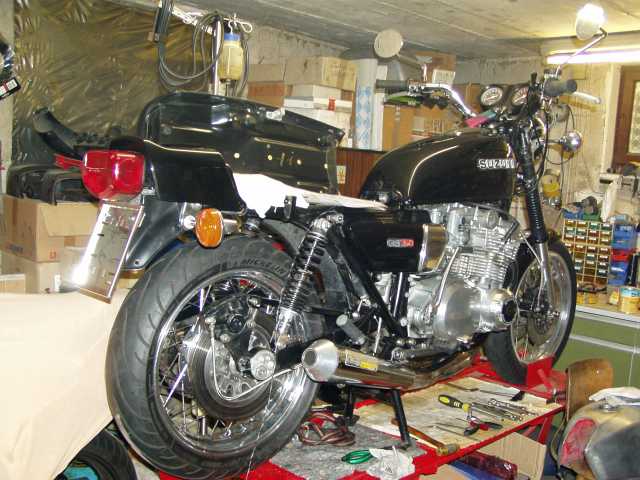

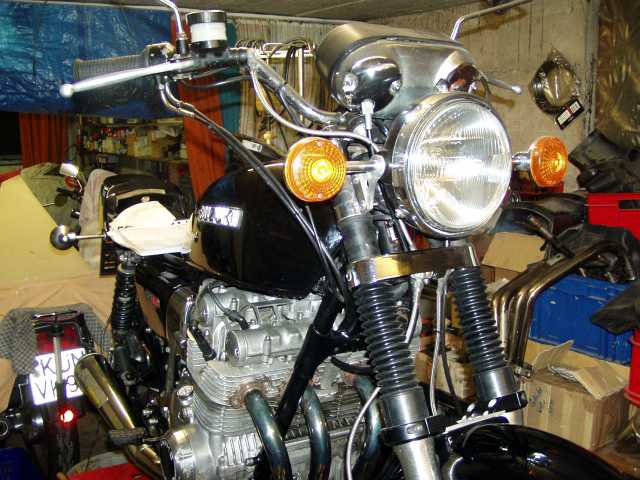

Fertig

18/11/2013
