Änderungen
|
| NOCKENWELLE, KETTENRÄDER UND SCHRAUBEN | ||
| Wie den
Abbildungen entnommen werden kann, wurden die Kettenrad-Befestigungsschraube
und das
Befestigungsverfahren von (A) auf (B) und danach
auf (C) geändert.
Aus diesem Grund müssen die angegebenen Anzugsmomente genau eingehalten werden. |
||
|

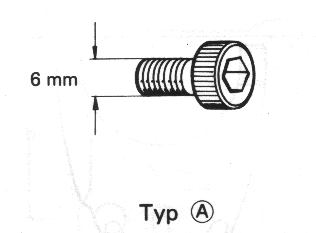

Typ (A) 6 mm Innensechskantschraube + THREAD "LOCK SUPER "1303B |
Anzugsmoment 8 - 12 Nm (0,8 - 1,2 kg-m) |
 |
|

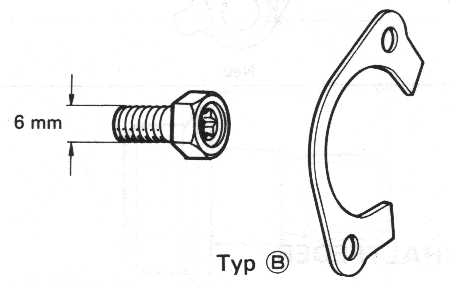

Typ (B) 6 mm Schraube + Sicherungsscheibe + THREAD LOCK SUPER 1303B" |
Anzugsmoment 15 - 20 Nm (1,5 - 2,0 kg-m) |
 |
|

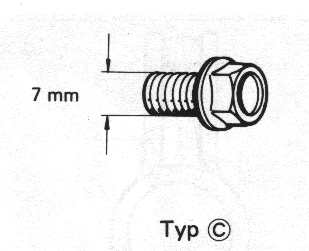

Typ (C) 7 mm Bundschraube + THREAD LOCK SUPER "1303B" |
Anzugsmoment 24 - 26 Nm (2,4 - 2,6 kg-m) |
 |
| Teilebezeichnung |
Typ (A) Teile-Nr |
Typ (B) Teile-Nr. |
Typ (C) Teile-Nr. |
| Schraube | 09106 - 06024 | 09111 - 06033 | 09103 - 07001 |
| Sicherungsscheibe | ------------------ | 12747 - 44000 | ------------------ |
| Einlaßnockenwellen-Kettenrad | 12741 - 45110 | 12741 - 45110 | 12741 - 45111 |
| Einlaßnockenwelle | 12711 - 45110 | 12711 - 45110 | 12711 - 45111 |
| Auslaßnockenwellen-Kettenrad | 12750 - 45041 | 12750 - 45041 | 12751 - 45002 |
| Auslaßnockenwelle | 12721 - 49000 | 12721 - 49000 | 12721 - 49001 |
| AUSTAUSCHBARKEIT Typ (A) und Typ (B) sind austauschbar, indem eine Schraube durch eine Sicherungsscheibe + Schraube ersetzt wird. Typ (C) weist jedoch einen Gewindedurchmesser von 7 mm auf (Bohrungsdurchmesser in Kettenrad und Nockenwelle ebenfalls 7 mm), so daß keine Austauschbarkeit mit Typ (A) und Typ (B) besteht. |
|||
