ZUSAMMENBAU

Die Vorderrad-Gabelbeine in der sinngemäß umgekehrten Reihenfolge der Demontage und des Ausbaus zusammenstellen und einbauen, wobei die folgenden Punkte zu beachten sind.

INNERE GLEITBUCHSE

Die innere Gleitbuchse gemäß Abbildung von Hand anbringen.

VORSICHT: Beim Einbau der Gleitbuchse darauf achten, daß die mit Teflon beschichtete Oberfläche nicht beschädigt wird.
DÄMPFERSTANGEN-SCHRAUBE

SUZUKI BOND No. 4 und THREAD LOCK CEMENT auf der Dämpfungsstangen-Schraube auftragen und die Schraube mit dem vorgeschriebenen Anzugsmoment festziehen.

99000-31030  Suzuki Bond No. 4
99000-32040  Thread Lock Cement
09940-34520 T-Griff
09940-34580 Vorrichtung "F"
09911-71510  Abgewinkelter Sechskantschlüssel
Anzugsmoment  20 - 26 Nm (2,0 - 2,6 kg-m)
ÄUSSERE GLEITBUCHSE UND WELLENDICHTRING

Die äußere Gleitbuchse und den Wellendichtring gemäß Abbildung mit Hilfe des Spezialwerkzeuges einbauen.

VORSICHT: Beim Einbau der Gleitbuchse darauf achten, daß die mit Teflon beschichtete Oberfläche nicht beschädigt wird.

09940-50111 Einbauwerkzeug für Gabelbein-Wellendichtring
GABELÖL

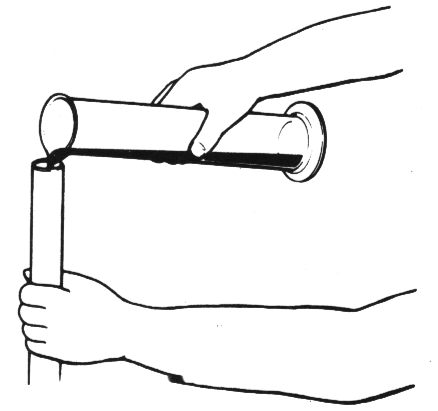

Nur Gabelöl mit der vorgeschriebenen Viskosität verwenden.

Gabelöl  SAE 10W/30 und ATF
Mischungsverhältnis 1 : 1
Einfüllmenge  245 ml

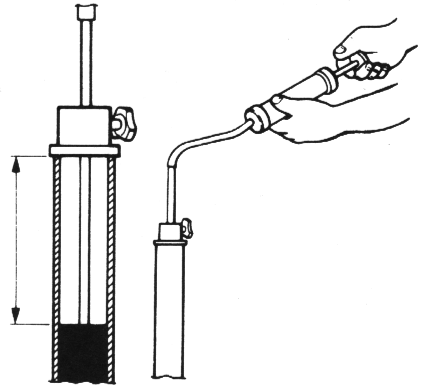

Das Gabelbein vertikal halten und den Ölstand mit Hilfe des Spezialwerkzeuges einstellen.

HINWEIS: Wenn der Ölstand eingestellt wird, die Gabelbeinfeder entfernen und das innere Gabelbeinrohr ganz hineindrücken.
09943-74111 Gabelöl-Messlehre
Ölstand  260 mm
GABELBEINFEDER

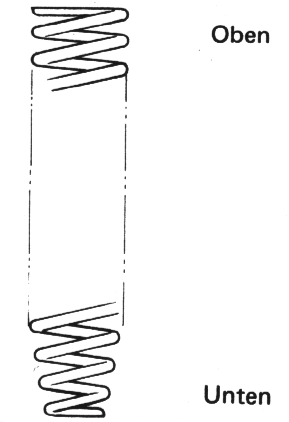

Die Gabelbeinfeder gemäß Abbildung einbauen.

INNERES GABELBEINROHR

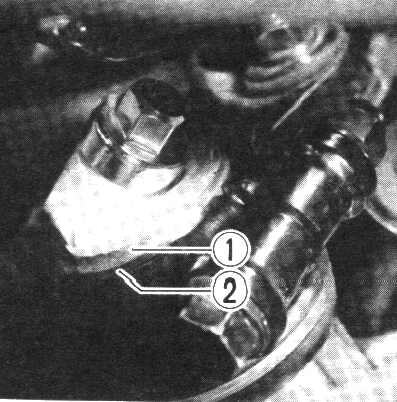

Das Gabelbein einsetzen, die Oberseite (1) des inneren Gabelbeinrohres mit der Oberseite (2) der Lenkerschaftkonsole ausrichten.

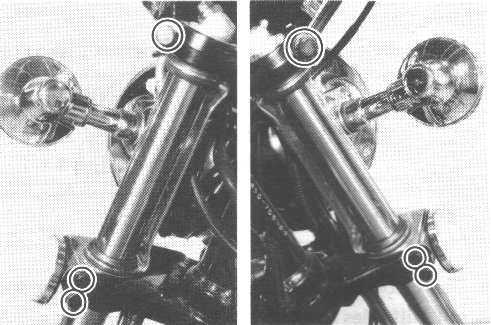

Die oberen und unteren Klemmschrauben festziehen.
Anzugsmoment
Obere Klemmschraube

20 - 30 Nm
(2,0 - 3,0 kg-m)
Untere Klemmschraube

15 - 25 Nm
(1,5 - 2,5 kg-m)
GABELBEIN-LUFTDRUCK

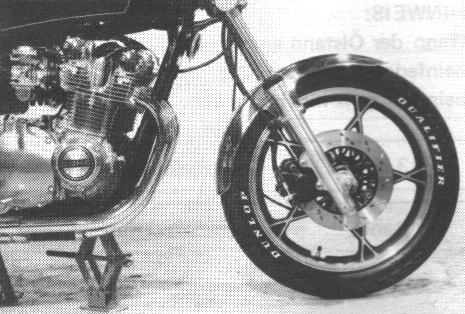

Motor mit Wagenheber anheben, um das Vorderrad vom Boden abzuheben.

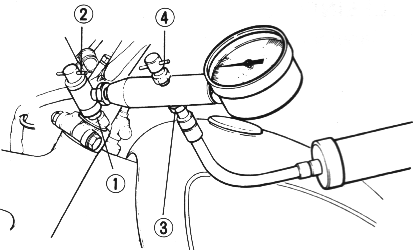

Ein Manometer an das Ventil (1) anschließen und den Ventilgriff (2) im Uhrzeigersinn drehen. Die Handpumpe an das Ventil (3) anschließen und den Ventilgriff (4) im Uhrzeigersinn drehen, um Luft einzupumpen. Danach den Griff (4) lösen, um den Luftdruck auf den vorgeschrieben Wert zu reduzieren. Den Ventilgriff (2) lösen und das Manometer entfernen.

VORSICHT: Beim Einpumpen von Luft ist darauf zu achten, daß der Druck nicht über 250 kPa (2,50 kg/cm') ansteigt. Den Luftdruck im rechten und linken Gabelbein auf den vorgeschriebenen Wert einstellen.
Standard-Luftdruck

80 kPa
(0,8 kg/cm')
