AUSBAU UND DEMONTAGE

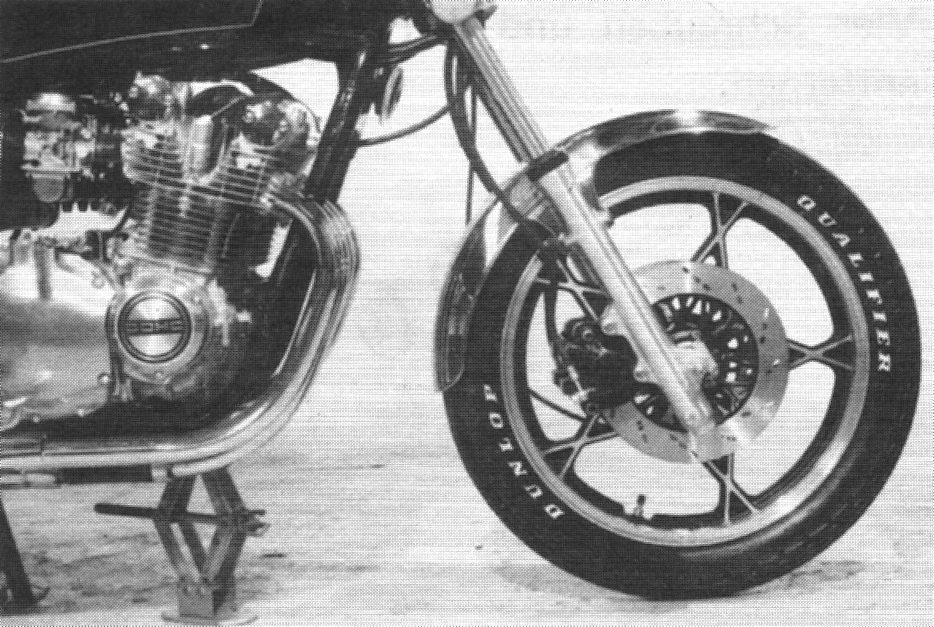

Die Maschine am Mittelständer abstellen und mit einem Wagenheber abstützen.

 Bild vergrössern

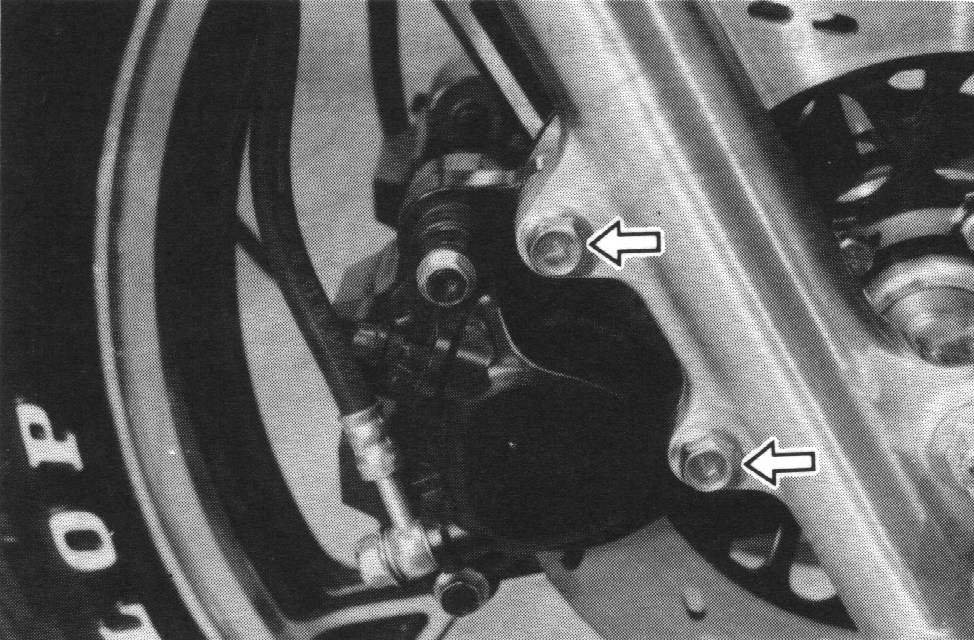

Rechten und linken Bremssattel sowie Führung der Geschwindigkeitsmesserwelle entfernen.

HINWEIS: Nicht den Bremshebel betätigen, nachdem der Bremssattel ausgebaut wurde.

 Bild vergrössern

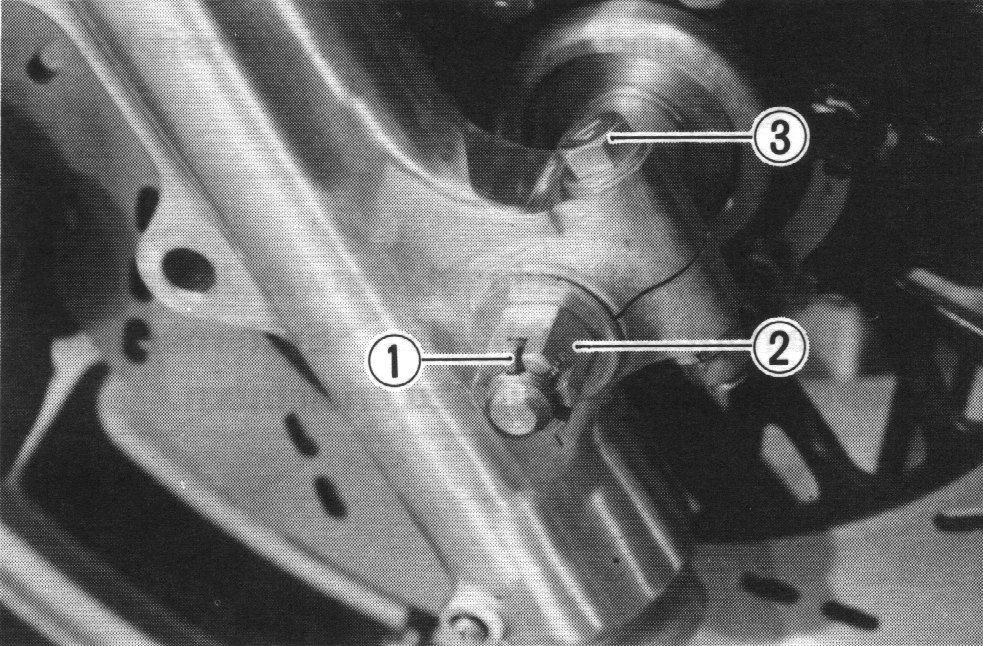

Den Splint (1) abziehen und die Achsmutter entfernen. Die Achsklemmschraube (3) lösen. Bild vergrössern

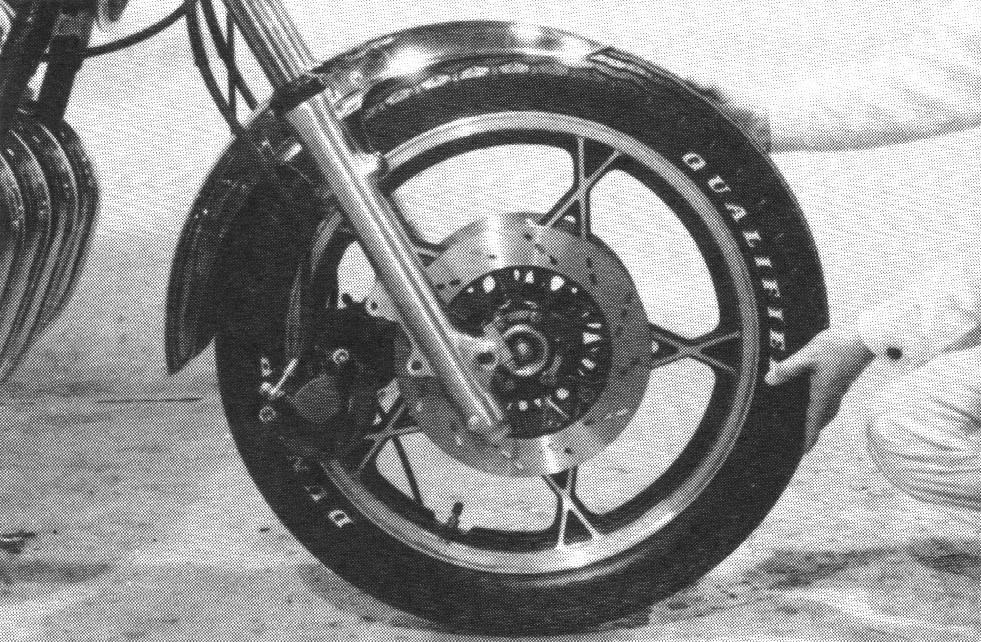

Die Achse abziehen und das Vorderrad aus der Gabel nehmen. Bild vergrössern

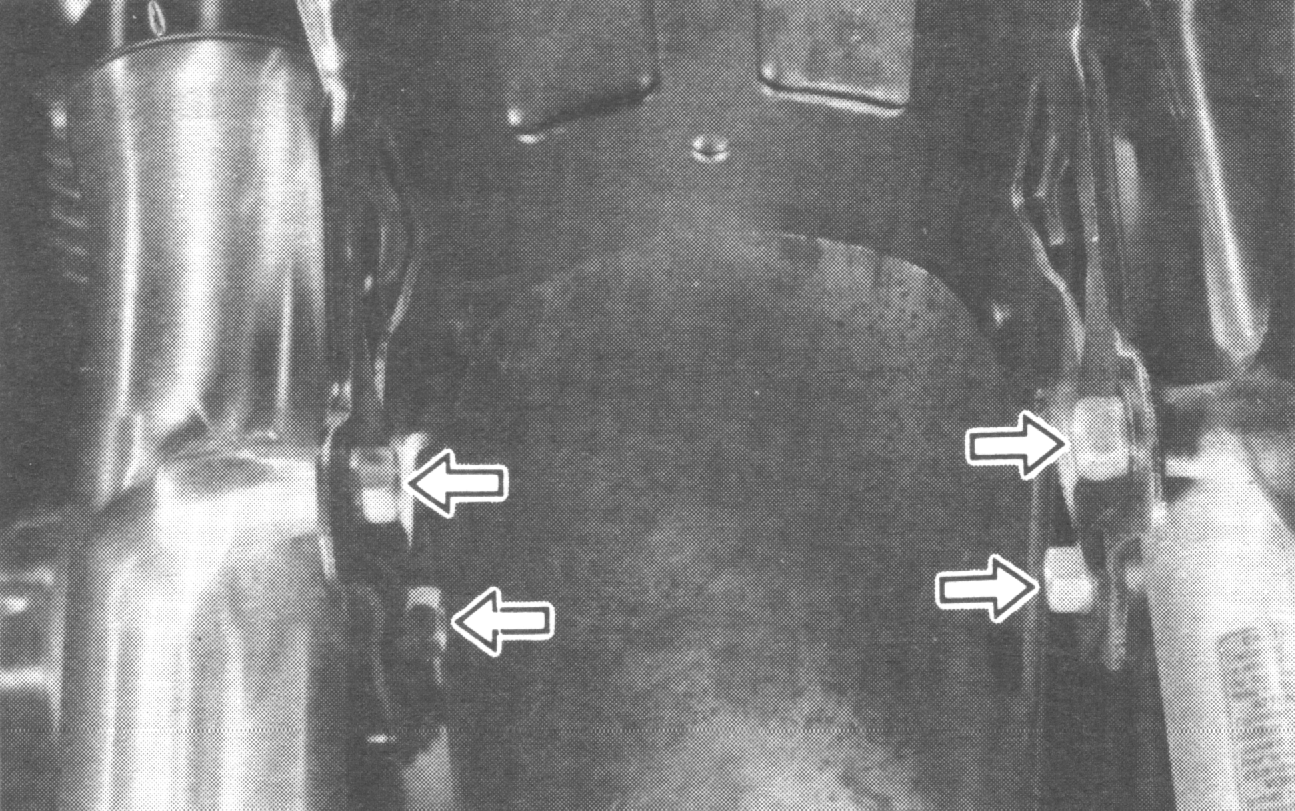

Vier Schrauben und den Vorderrad-Kotflügel entfernen. Bild vergrössern

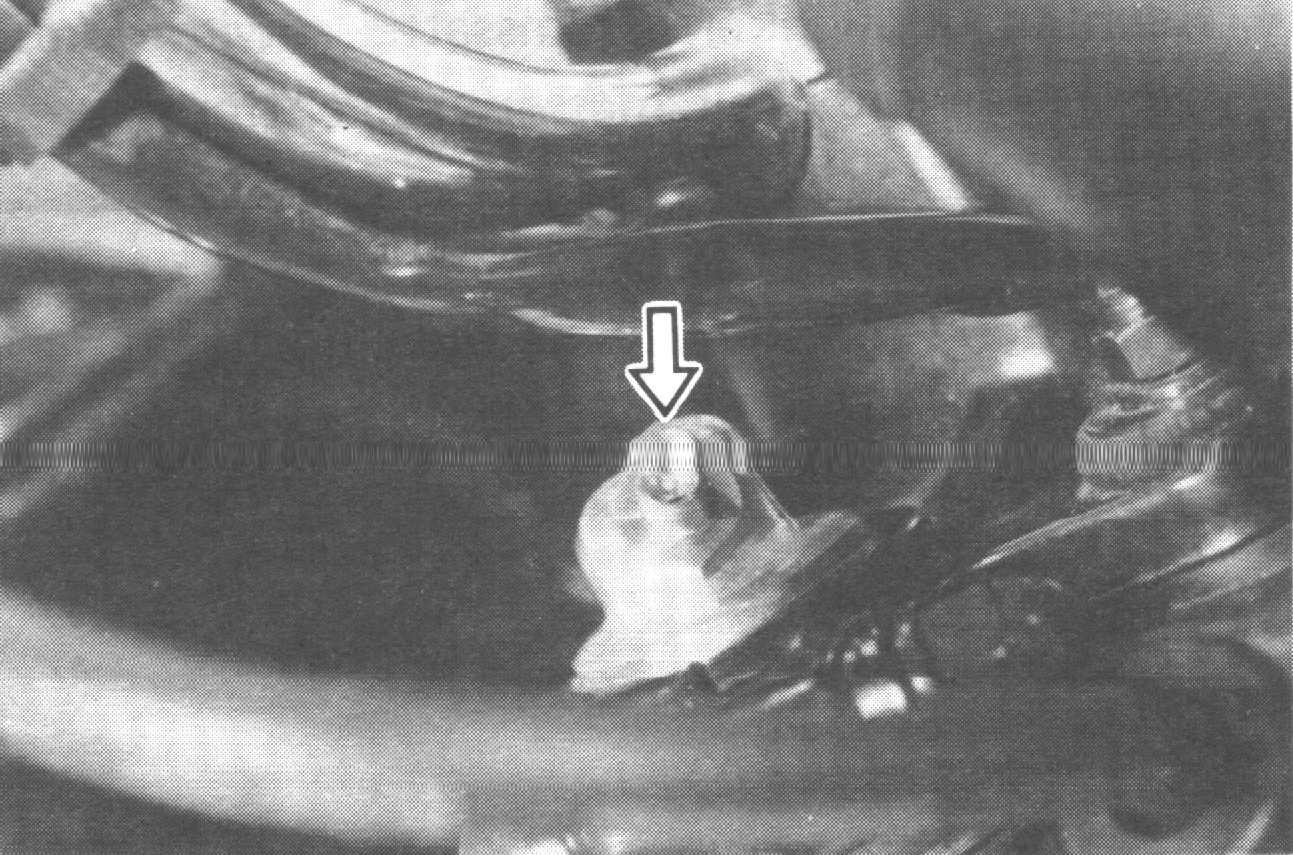

Die Ventilkappe abnehmen und das Luftventil hineindrücken, um den Luftdruck vollständig abzubauen. Bild vergrössern

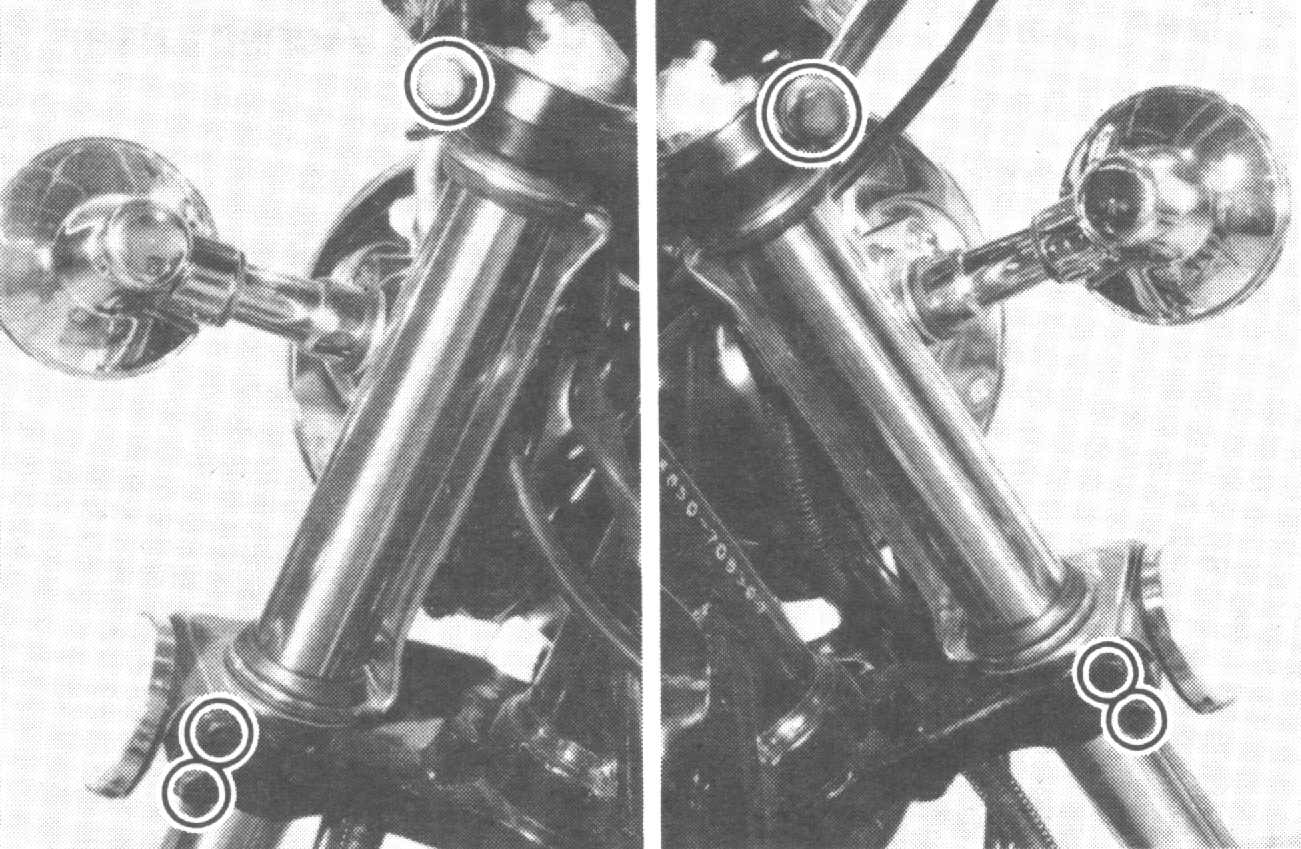

Die oberen und unteren Lenkerschaft-Klemmschrauben lösen.



HINWEIS:
Die Gabelbein-Hutschraube etwas lösen, um die Demontage nach dem Entfernen der unteren Klemmschraube zu erleichtern.



 Bild vergrössern

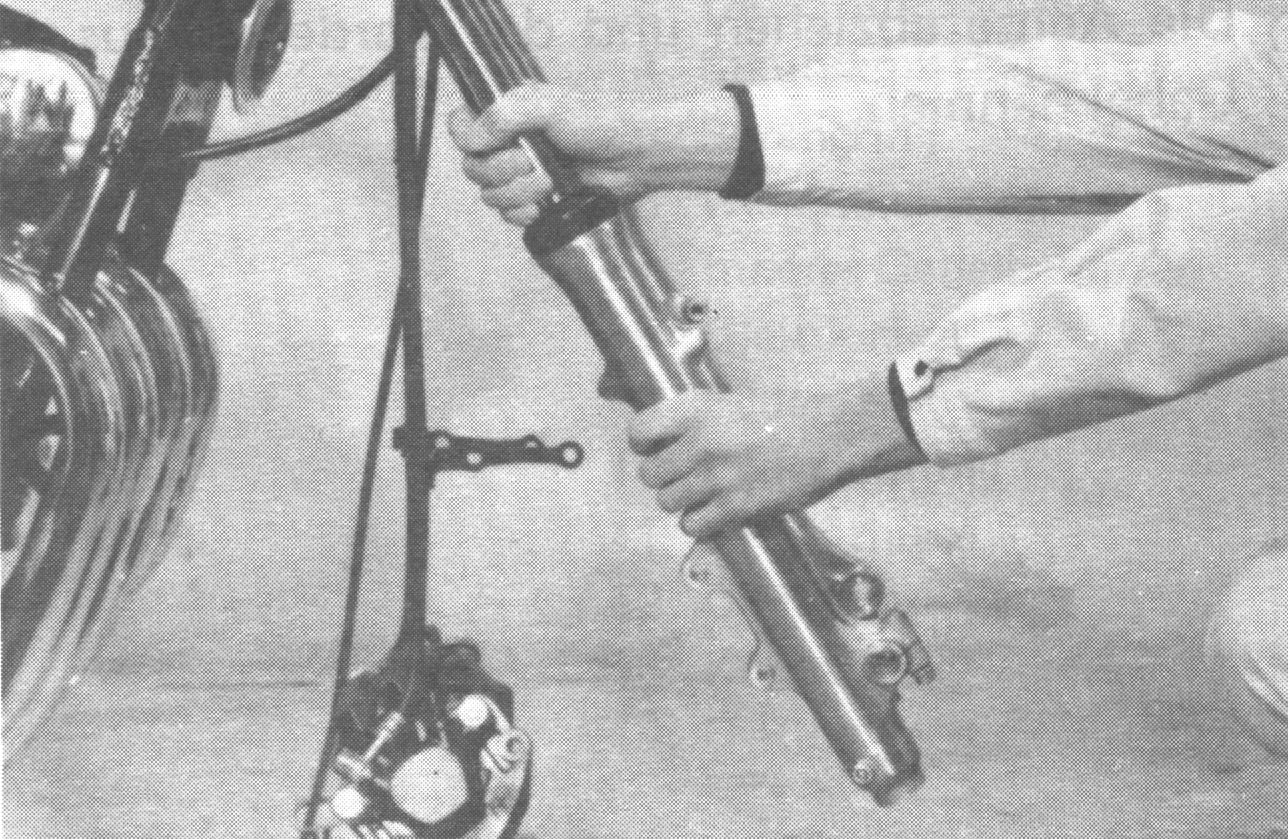

Das rechte und linke Gabelbein nach unten abziehen. Bild vergrössern

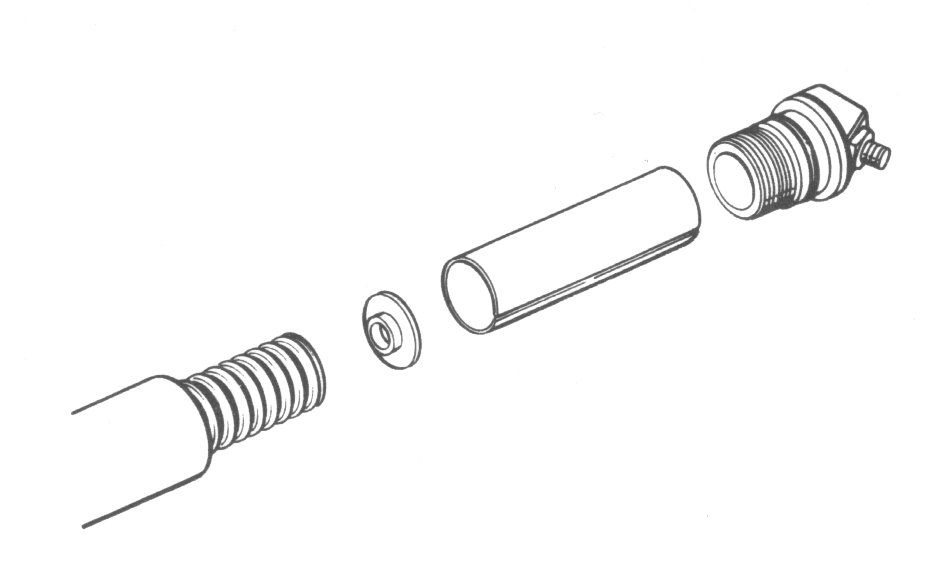

Die Gabelbein-Hutschraube entfernen und danach die Distanzhülse, die Federführung und die Feder herausziehen.

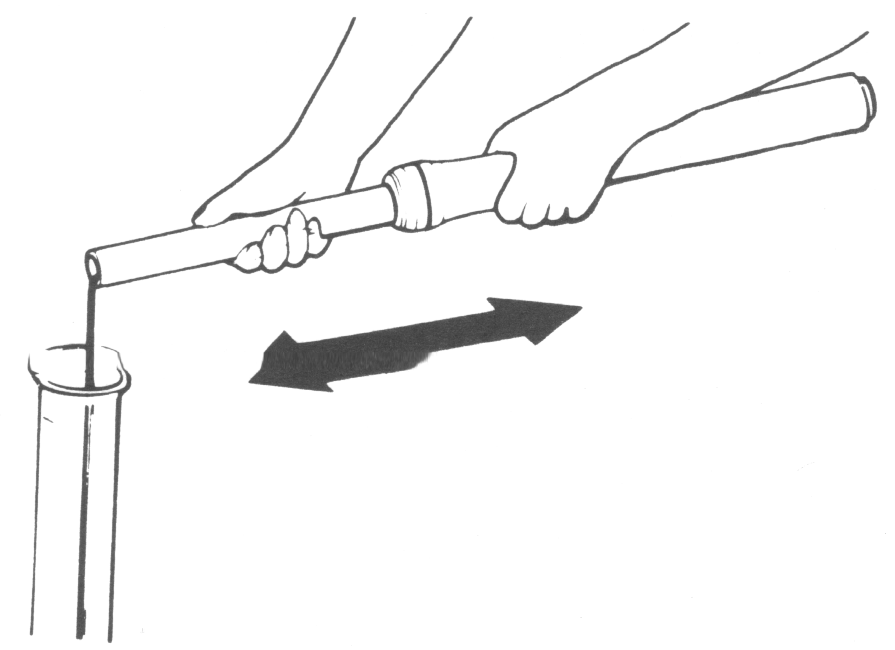

Das Gabelbein umkehren und mehrmals zusammendrücken, um das Öl abzulassen. Das Gabelbein umgekehrt für einige Minuten halten.

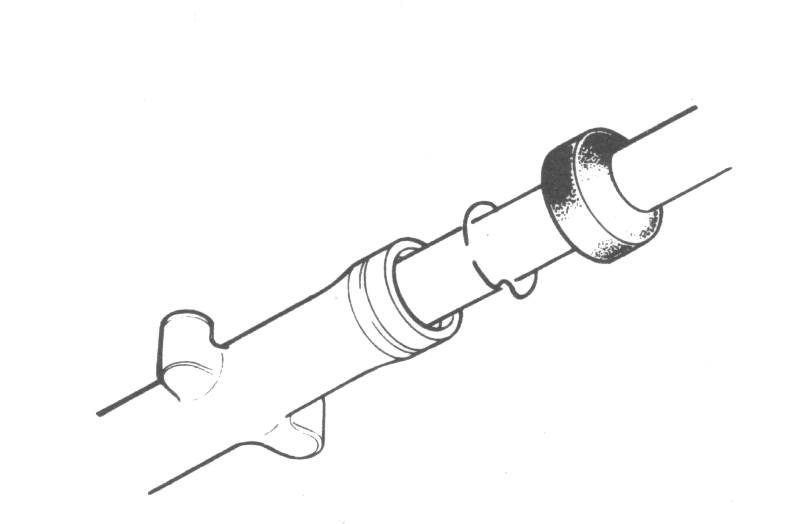

Den Staubschutz und den Sprengring entfernen.

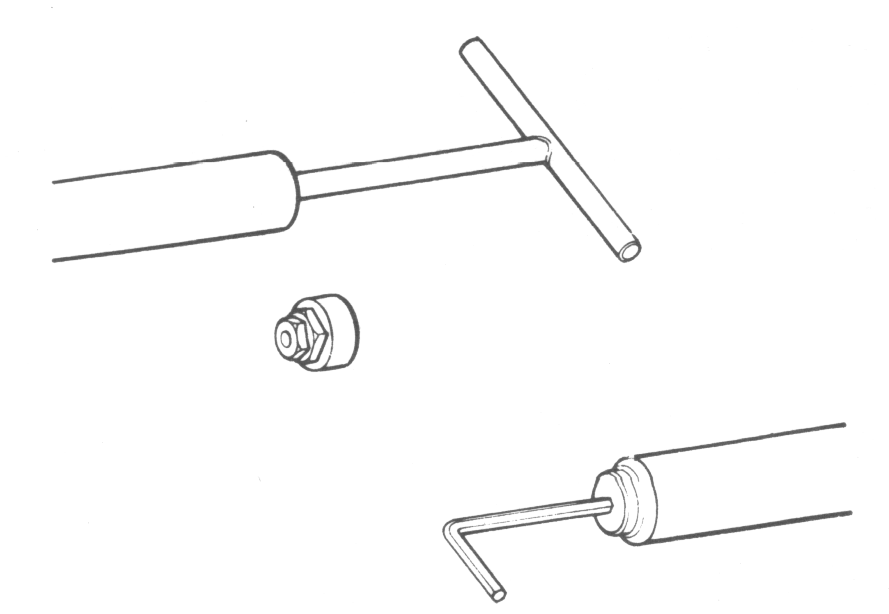

Die Dämpfungsstangen-Befestigungsschraube mit Hilfe des Spezialwerkzeuges entfernen.
09940-34520 T-Griff
09940-34580 Vorrichtung "F"
09911-71510 Abgewinkelter Sechskantschlüssel

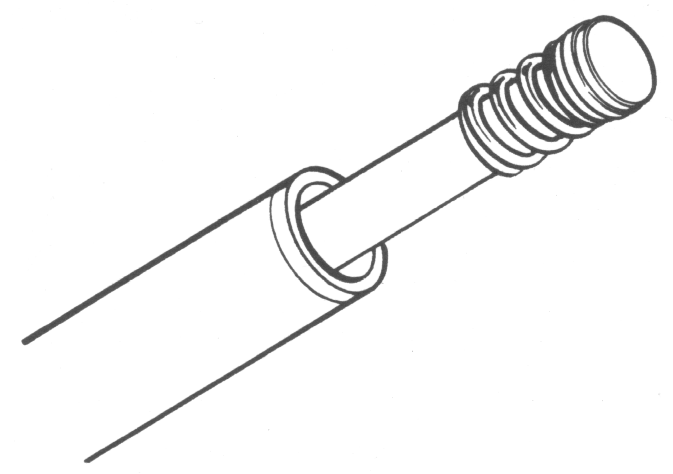

Die Dämpfungsstange und die Anschlagfeder herausziehen.

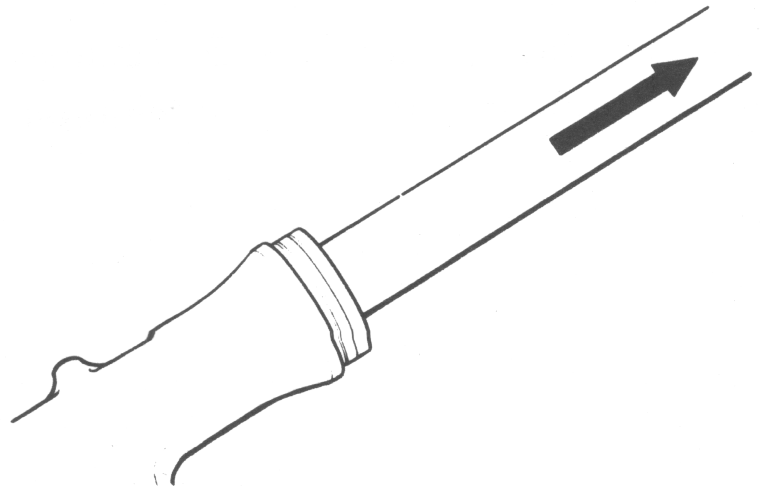

Das innere Gabelbeinrohr herausziehen.

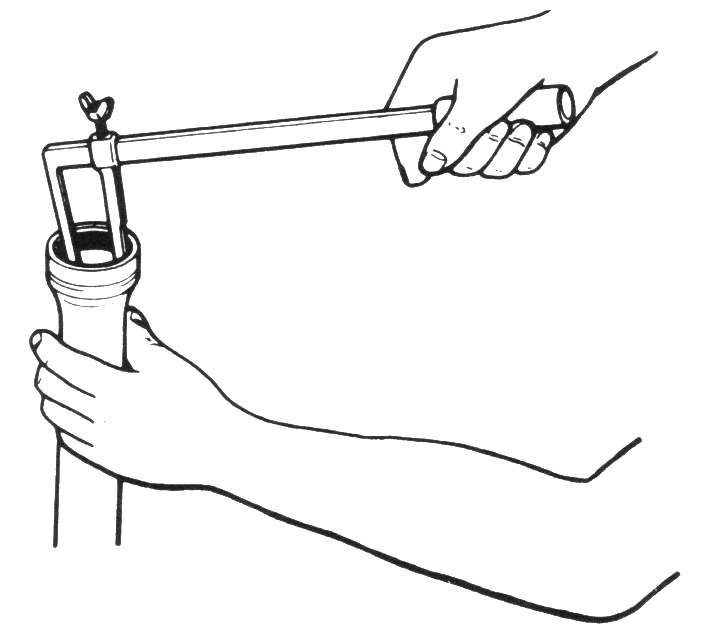

Den Wellendichtring mit Hilfe des Spezialwerkzeuges entfernen.
09913-50121 Wellendichtring - Ausbauwerkzeug
VORSICHT

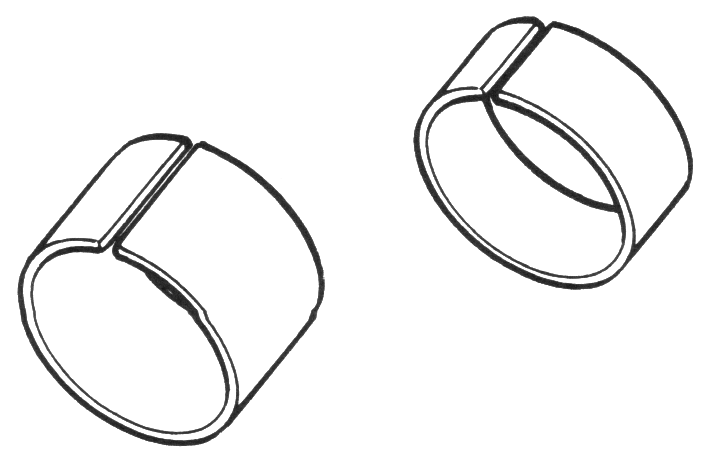

Nach dem Ausbau sind die äußere Gleitbuchse, die innere Gleitbuchse und der Wellendichtring zu erneuern.
