Elektrische Anlage

Austausch der Scheinwerferlampe  und Einstellen der Scheinwerferhöhe

[ Austausch der Scheinwerferlampe  und Einstellen der Scheinwerferhöhe ] [ Austausch der Brems/Schlusslampe und der Kennzeichenlampe ] [ Austausch der Richtungsblinkerlampen ] [ Blinkgeber ] [ Austausch der Instrumentenlampen ] [ Austausch der Anzeigelampen ]

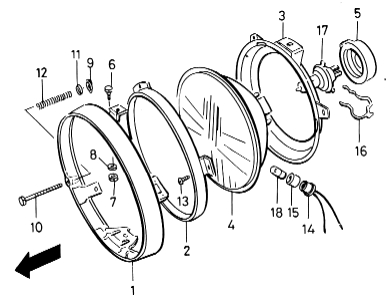

Bild 113 Halogenscheinwerfer für Modell GT

  1 Frontring
  2 Äusserer Haltering
  3 Innerer Haltering
  4 Reflektor
  5 Gummitülle
  6 Schraube ‑ 2 Stück
  7 Mutter ‑ 2 Stück
  8 Distanzscheibe ‑ 2 Stück
  9 Mutter
10 Einstellschraube
11 Scheibe
12 Feder
13 Schraube ‑ 2 Stück
14 Fassung
15 Tülle
16 Klammer
17 Scheinwerferlampe
18 Standlichtlampe

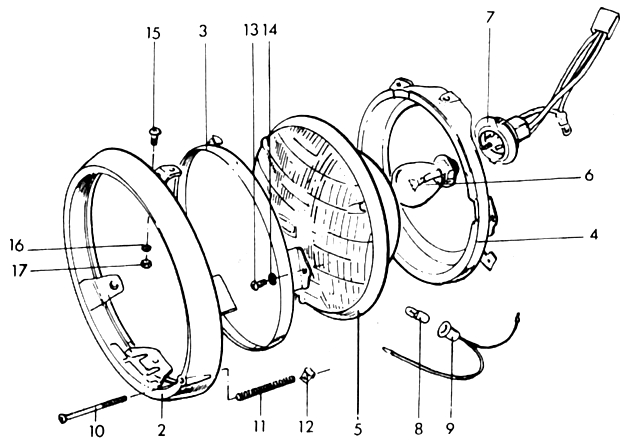

Bild 114 Scheinwerfer für Modell GN

2 Frontring
3 Äusserer Haltering
4 Innerer Haltering
5 Reflektor
6 Lampe
7 Fassung
8 Standlichtlampe
9 Fassung
10 Einstellschraube
11 Feder
12 Mutter
13 Schraube ‑ 3 Stück
14 Scheibe
15 Schraube
16 Scheibe
17 Mutter

·         Je nach Modell und Exportland sind die verschiedenen Ausführungen der Baureihe GS850 mit gewöhnlichen Zweifadenlampen, Halogenlampen oder Sealed­Bearin‑Scheinwerfereinsätzen ausgerüstet (siehe technische Daten).

·         Um Zugang zur Scheinwerferlampe zu erhalten, muss der mit drei Schrauben befestigte Frontring zusammen mit der Streuscheibe und dem Reflektor ausgebaut werden. Die Lampenfassung ist so gestaltet, dass die Lampe nur in einer einzigen Stellung eingesetzt werden kann. Scheinwerferlampen, vor allem Quarz‑Halogenlampe dürfen nie mit blossen Fingern berührt werden. Die Lampe zum Einsetzen mit einem sauberen Tuch anfassen.

·         Falls an einem Sealed‑Beam‑Einsatz ein Lampenfaden durchgebrannt ist, muss der komplette Scheinwerfereinsatz samt Reflektor und Streuscheibe ersetzt werden. Zum Ausbauen des Einsatzes die Seiteneinstellschraube entfernen und die Umdrehungen zählen, um die Scheinwerfereinstellung nach dem Einbau zu erleichtern. Die drei Befestigungsschrauben des Frontringes entfernen und den Frontring abnehmen. Die beiden Verbindungsschrauben zwischen Frontring und Haltering entfernen, dann die drei Befestigungsschrauben des Einsatzes am Haltering. Beim Einbau muss die Markierung TOP am Einsatz nach oben zeigen.

·          Zum Einstellen des Scheinwerfers in seitlicher Richtung dient die Einstellschraube in Stellung 9 Uhr oder 3 Uhr von vorn gesehen (je nach Modell). Für die Höheneinstellung müssen die beiden seitlichen Befestigungsschrauben des Scheinwerfergehäuses gelockert werden, damit der Scheinwerfer von Hand auf und ab bewegt werden kann. Zum Einstellen der Scheinwerferhöhe muss die Maschine auf ebenem Grund auf den Rädern stehen (nicht auf dem Mittelständer), und der Fahrer muss auf der Maschine sitzen, ebenfalls der Mitfahrer, falls dieser regelmässig mitfährt. Die Einstellung muss so erfolgen, dass der Gegenverkehr nicht geblendet wird, wobei die Vorschriften des betreffenden Landes zu beachten sind.
