Elektrische Anlage

Prüfung der Gleichrichter/Reglereinheit

[ Allgemeine Bemerkungen ] [ Prüfung der Lichtmaschinenspannung ] [ Prüfung der Lichtmaschinenwicklungen ] [ Prüfung der Gleichrichter/Reglereinheit ]

·         Alle Kabel vom Gleichrichter / Regler abziehen und die Masseverbindung (schwarz/weisses Kabel) abklemmen.

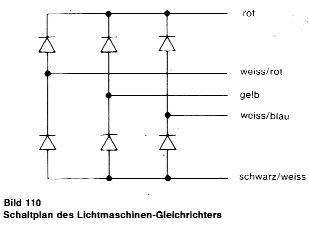

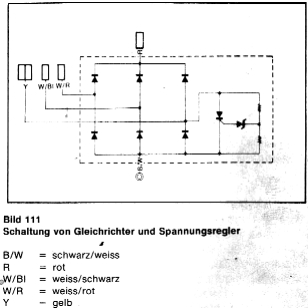

·         Das Plus‑ und das Minuskabel des Ohmmeters entsprechend der folgenden Tabelle an den Regler/Gleichrichteranschlüssen nach Bild 111 anschliessen und die Widerstände messen. Jede Zeile entspricht einer Messung, im ganzen also 7 Messungen.

Pluskabel Ohmmeter     Minuskabel Ohmmeter
gelb______________ rot
weiss/blau_________ rot
weiss/rot__________ rot
schwarz/weiss_____ rot
schwarz/weiss_____ weiss/blau
schwarz/weiss_____ weiss/rot
schwarz/weiss_____ gelb

Bei allen sieben Messungen muss das Ohmmeter einen niedrigen Widerstand
 anzeigen. Ca. <1 Ohm

·         Die sieben Messungen mit umgekehrt gepoltem Ohmmeter wiederholen. Das Ohmmeter muss in jedem Fall einen unendlich hohen Widerstand anzeigen.

·         Falls auch nur bei einer Messung nicht der erwartete Wert angezeigt wird, ist eine Diode beschädigt. Da der Gleichrichter / Regler dicht vergossen ist, kann er nicht instandgesetzt, sondern nur ersetzt werden.
